煤矿用阻燃射频同轴电缆MSYV 75的技术特性与应用解析

引言

在煤矿井下等特殊工业环境中，通信与信号传输系统的安全性和可靠性至关重要。射频同轴电缆作为信号传输的核心载体，不仅需要满足电气性能要求，还必须具备阻燃、抗静电、防爆等安全特性。MSYV 75系列煤矿用阻燃射频同轴电缆正是为满足这一需求而设计的专用线缆，广泛应用于煤矿井下通信、监控、漏泄通信系统等场景。

一、MSYV 75电缆的命名与结构

1.1 型号含义

MSYV 75的命名遵循煤矿用电缆的行业规范：

• M：表示煤矿用（Mei Kuang）
• S：表示射频同轴电缆（She Pin）
• Y：表示聚乙烯绝缘（Yi Xi）
• V：表示聚氯乙烯护套（Ju Lu Yi Xi）
• 75：表示特性阻抗为75欧姆

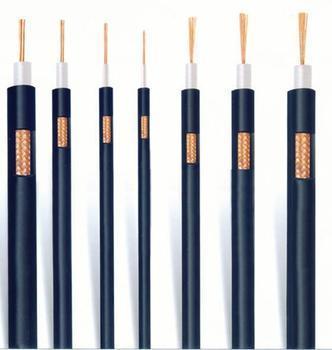

1.2 电缆结构

典型的MSYV 75电缆由内至外分为以下层次：

1. 内导体：采用单根铜线或绞合铜线，负责传输高频信号。
2. 绝缘层：聚乙烯（PE）或物理发泡聚乙烯，具有低介电常数和低损耗特性，保证信号传输质量。
3. 外导体（屏蔽层）：采用铜丝编织网或铝箔纵包+编织复合结构，提供屏蔽效果，防止电磁干扰。
4. 护套：阻燃聚氯乙烯（PVC）或阻燃聚乙烯护套，具备阻燃、抗静电、耐磨损等性能。

二、关键技术特性

2.1 电气性能

• 特性阻抗：75±3Ω，匹配75Ω通信设备。
• 工作频率：通常适用于5MHz～1000MHz范围。
• 衰减常数：在100MHz时典型值≤0.08dB/m，确保信号远距离传输。
• 回波损耗：≥20dB，保证阻抗匹配良好。

2.2 阻燃与安全性能

MSYV 75电缆必须通过煤矿行业严格的安全认证（如MA认证），具备：

• 阻燃性能：符合MT 386标准，移开火源后火焰自熄。
• 抗静电性能：表面电阻≤3×10⁸Ω，防止静电积聚引发瓦斯爆炸。
• 低烟无毒：燃烧时产生少量烟雾，卤酸气体释放量低。

2.3 机械与环境性能

• 抗拉强度：护套抗拉强度≥12.5MPa
• 耐温范围：-40℃～+70℃
• 弯曲半径：不小于电缆外径的8倍
• 耐化学腐蚀：耐受煤矿井下潮湿、酸性水等环境

三、典型应用场景

MMSYV 75电缆主要用于以下煤矿井下系统：

1. 漏泄通信系统：沿巷道敷设，实现井下移动通信覆盖。
2. 井下监控系统：传输视频、传感器信号至地面控制中心。
3. 调度电话系统：连接井下各站点与调度室。
4. 人员定位系统：作为射频信号传输介质，配合定位基站工作。

四、选型与安装注意事项

1. 认证核查：必须选用具有矿用产品安全标志（MA标志）的电缆。
2. 阻抗匹配：确保与设备阻抗一致（75Ω），避免信号反射。
3. 敷设保护：避免与动力电缆同沟敷设，减少电磁干扰；穿管或桥架敷设时做好防护。
4. 连接器选择：使用配套的75Ω同轴连接器，如F型、BNC型等，确保接触良好。
5. 定期检测：检查护套是否破损、屏蔽层是否老化，及时更换。

五、与其他同类产品的比较

| 型号 | 阻抗 | 护套材料 | 阻燃等级 | 适用场景 |
|------|------|----------|----------|----------|
| MSYV 75 | 75Ω | 阻燃PVC | MT 386 | 煤矿井下通信 |
| MSYV 50 | 50Ω | 阻燃PVC | MT 386 | 煤矿井下射频设备 |
| SYV 75 | 75Ω | 普通PVC | 无 | 一般室内通信 |

MSYV 75区别于普通SYV 75的核心在于其阻燃、抗静电和矿用认证，不能互相替代使用。

##

MSYV 75煤矿用阻燃射频同轴电缆是煤矿井下通信系统不可或缺的基础材料。其严谨的结构设计、优异的电气性能和可靠的安全特性，为矿井安全生产和高效通信提供了有力保障。在选型、安装和维护过程中，必须严格遵守煤矿安全规程，确保电缆性能充分发挥，为智慧矿山建设奠定坚实基础。
